Product Summary

The OPA2354AIDDA is a high-speed, voltage-feedback CMOS operational amplifier. It is designed for video and other applications requiring wide bandwidth. It is unity-gain stable and can drive large output currents. The applications of the OPA2354AIDDA include: (1)video processing; (2)ultrasound; (3)optical networking, tunable lasers; (4)photodiode transimpedance amps; (5)ctive filters; (6)igh-speed integrators; (7)analog-to-digital (a/d) converter input buffers; (8)digital-to-analog (d/a) converter output amplifiers; (9)barcode scanners; (10)communications.

Parametrics

OPA2354AIDDA absolute maxing ratings: (1)Supply Voltage, V+ to V-: 7.5V; (2)Signal Input Terminals Voltage: (V-) - (0.5V) to (V+) + (0.5V); Current: 10mA; (3)Output Short-Circuit: Continuous; (4)Operating Temperature: -55℃ to +150℃; (5)Storage Temperature: -65℃ to +150℃; (6)Junction Temperature: +150℃; (7)Lead Temperature (soldering, 10s): +300℃.

Features

OPA2354AIDDA features: (1)unity-gain bandwidth: 250mhz; (2)wide bandwidth: 100mhz gbw; (3)high slew rate: 150v/μs; (4)low noise: 6.5nv/√hz ̄; (5)rail-to-rail i/o; (6)high output current: > 100ma; (7)low input bias current: 3pa; (8)quiescent current: 4.9ma; (9)thermal shutdown; (10)supply range: 2.5v to 5.5v; (11)microsize and powerpad packages.

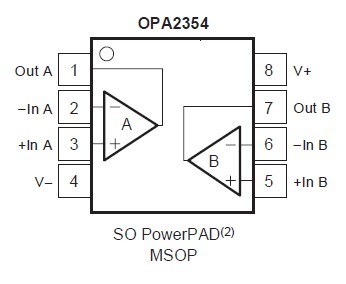

Diagrams

Image Part No Mfg Description Data Sheet Download Pricing
(USD)
Quantity
OPA2354AIDDA
OPA2354AIDDA

Texas Instruments

High Speed Operational Amplifiers 250MHz Rail-to-Rail I/O CMOS Quad

Data Sheet

0-1: $1.82
1-10: $1.64
10-25: $1.46
25-50: $1.37
OPA2354AIDDAG3
OPA2354AIDDAG3

Texas Instruments

High Speed Operational Amplifiers 250MHz Rail-to-Rail I/O CMOS Quad

Data Sheet

0-1: $1.82
1-10: $1.64
10-25: $1.46
25-50: $1.37
OPA2354AIDDAR
OPA2354AIDDAR

Texas Instruments

High Speed Operational Amplifiers 250MHz Rail-to-Rail I/O CMOS Quad

Data Sheet

0-2020: $0.74
2020-2500: $0.73
OPA2354AIDDARG3
OPA2354AIDDARG3

Texas Instruments

High Speed Operational Amplifiers 250MHz Rail-to-Rail I/O CMOS Quad

Data Sheet

0-2020: $0.74
2020-2500: $0.73
