Product Summary

The OPA2354AIDDAR is a high-speed, voltage-feedback CMOS operational amplifier. It is designed for video and other applications requiring wide bandwidth. The OPA2354AIDDAR is unity-gain stable and can drive large output currents. Differential gain is 0.02% and differential phase is 0.09°. Quiescent current is only 4.9mA per channel. The OPA2354AIDDAR is optimized for operation on single or dual supplies as low as 2.5V (±1.25V) and up to 5.5V (±2.75V). Common-mode input range extends beyond the supplies. The output swing is within 100mV of the rails, supporting wide dynamic range. The applications of the device include video processing, ultrasound, optical networking, tunable lasers, photodiode transimpedance amps, active filters, high-speed integrators, analog-to-digital (a/d) converter input buffers, digital-to-analog (d/a) converter output amplifiers, barcode scanners snf communications.

Parametrics

OPA2354AIDDAR absolute maximum ratings: (1)Supply Voltage: V+ to V- 7.5V; (2)Signal Input Terminals Voltage: (V-) - (0.5V) to (V+) + (0.5V); Current: 10mA; (3)Output Short-Circuit: Continuous; (4)Operating Temperature: -55 to +150℃; (5)Storage Temperature: -65 to +150℃; (6)Junction Temperature: +150℃; (7)Lead Temperature (soldering, 10s): +300℃.

Features

OPA2354AIDDAR features: (1)unity-gain bandwidth: 250MHz; (2)wide bandwidth: 100MHz GBW; (3)high slew rate: 150V/μs; (4)low noise: 6.5nV/√Hz; (5)rail-to-rail I/O; (6)high output current: > 100mA; (7)EXCELLENT VIDEO PERFORMANCE: Diff Gain: 0.02%, Diff Phase: 0.09, 0.1dB Gain Flatness: 40MHz; (8)low input bias current: 3pA; (9)quiescent current: 4.9mA; (10)thermal shutdown; (11)supply range: 2.5V to 5.5V; (12)microsize and powerpad. packages.

Diagrams

Image Part No Mfg Description Data Sheet Download Pricing
(USD)
Quantity

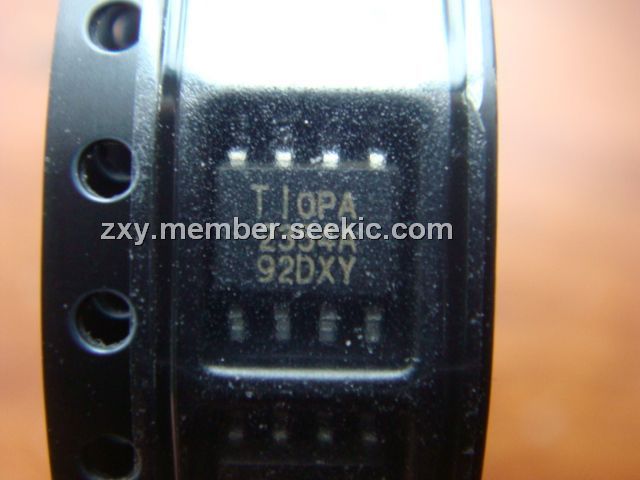

OPA2354AIDDAR
OPA2354AIDDAR

Texas Instruments

High Speed Operational Amplifiers 250MHz Rail-to-Rail I/O CMOS Quad

Data Sheet

0-2020: $0.74
2020-2500: $0.73
OPA2354AIDDARG3
OPA2354AIDDARG3

Texas Instruments

High Speed Operational Amplifiers 250MHz Rail-to-Rail I/O CMOS Quad

Data Sheet

0-2020: $0.74
2020-2500: $0.73
